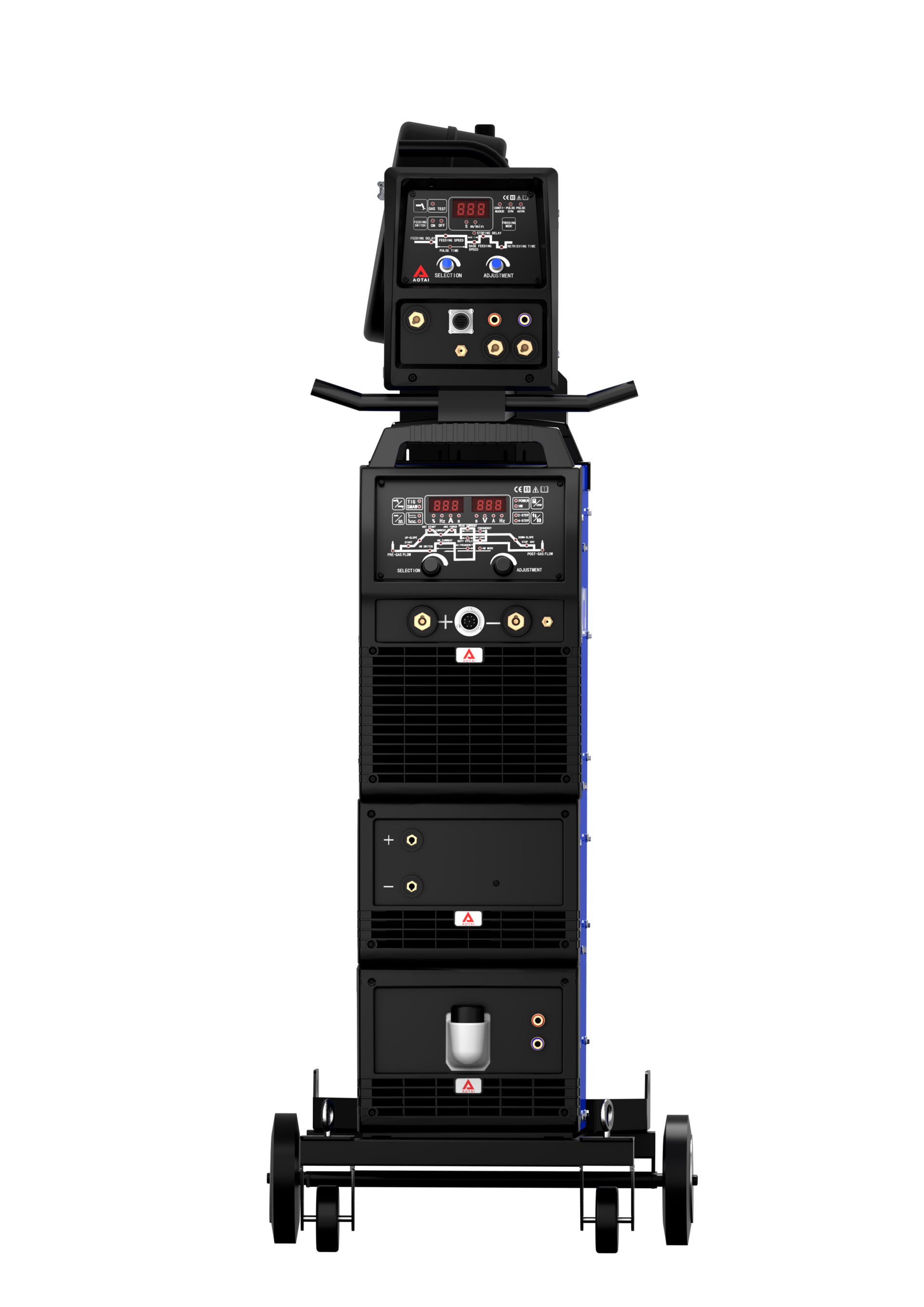

ATIG-400P(HW)/500P(HW) PLUS

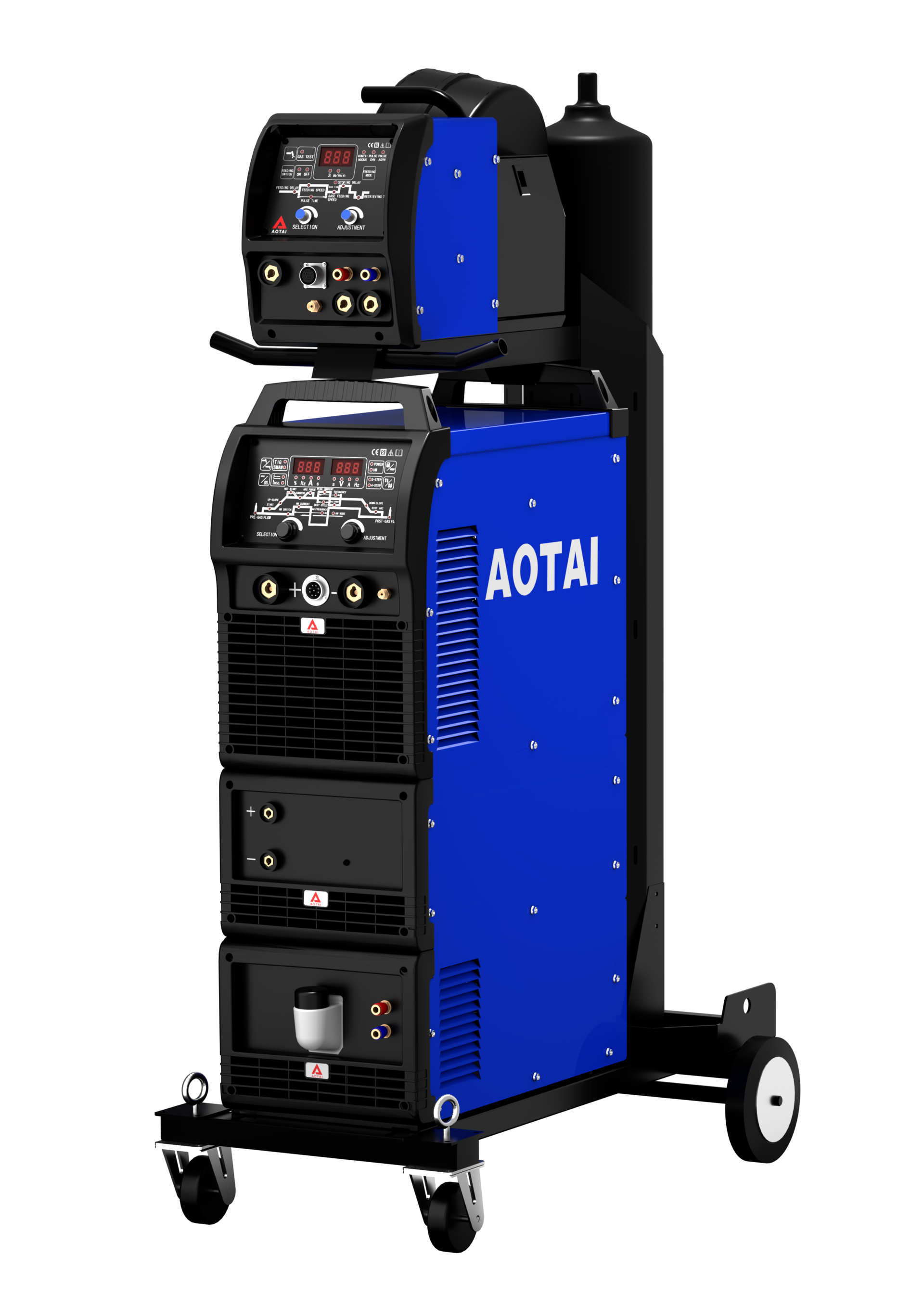

Le système TIG fil chaud ATIG-400P(HW) /500P(HW) PLUS est un équipement de soudage TIG à haut rendement et de haute qualité. Ce système de soudage TIG semi-automatique ou automatique comprend un poste à souder, un poste à fil chaud, un mécanisme d'alimentation en fil et une torche de soudage spéciale. Comparé au TIG fil froid, il offre un taux de dépôt de soudure supérieur et une vitesse de soudage identique à celle du MIG, ce qui en fait le choix idéal pour le soudage haute qualité et rapide de l'acier au carbone, de l'acier inoxydable et des alliages de titane.


Sortirt34.pngt33.png 微信图片_20220317091517.jpgSaisirt39.png t41.pngProcessust25.jpg




Partager:

information
Caractéristiques
Spécification
Application
Accessoires
Télécharger


  • Système numérique : le système de contrôle numérique multicœur contrôle avec précision le processus de soudage et réalise un travail synchronisé d'alimentation en fil et de soudage

  • Soudage à grande vitesse : la source d'alimentation CA chauffe le fil sans interférence avec l'arc de soudage, a un certain effet d'agitation sur le bain de fusion et améliore la vitesse de soudage

  • Contrôle simple de la température du fil de soudage : une touche pour commuter le fil chaud et le fil froid, une touche pour commuter le courant alternatif et le courant continu

  • Formation parfaite du cordon de soudure : le procédé de soudage par impulsions et CC réalise la synchronisation de l'alimentation du fil avec l'impulsion et forme un cordon de soudure parfait

  • Système d'alimentation de fil de haute précision : entraînement à 4 rouleaux, système d'alimentation de fil à double boucle fermée entièrement numérique, alimentation de fil plus précise et plus stable

  • Interface d'automatisation de soudage : interface de contrôle analogique standard, facile à adapter à l'équipement de soudage automatique


Source d'alimentation de soudage

ModèleATIG400P(HW)ATIG500P(HW) PLUS
Tension d'entrée / fréquence nominale (V/Hz)

triphasé, CA 380 V ± 10 %, 50/60 Hz

Capacité d'entrée nominale (KVA)1825
Courant d'entrée nominal (A)2836
Facteur de marche (40℃)60 % à 400 A100%@500A
Plage de courant réglable (A)5~400A5~500A
OCV (V)7379
Diamètre de l'électrode de tungstène (mm)1~6
Poids (Kg/lb)55 /121.2849/108
Dimension (mm)660*320*560660*330*610
Classe d'isolationIP23



Source d'alimentation à fil chaud

ModèleHW-200
Tension d'entrée / fréquence nominale (V/Hz)3 phases 380V±10% /50Hz
Capacité d'entrée nominale (KVA)2.6
Courant d'entrée nominal (A)4
Coefficient d'utilisation (%)35
Plage de courant de sortie (A)5~200A
OCV (V)16
Poids (Kg /lb)21 /46.31
Dimension (mm)690*330*290
Classe d'isolationH


Refroidisseur d'eau

ModèleWCS-400T
Tension/fréquence d'entrée nominale (V/Hz)1 phase, AC380V±10%, 50/60Hz
Puissance du moteur (W)370
Coefficient d'utilisation (%)100
Max. pressure (MPa)0.3
Température-10~+40
Classe de protectionIP21
Dimension (mm)690*340*290

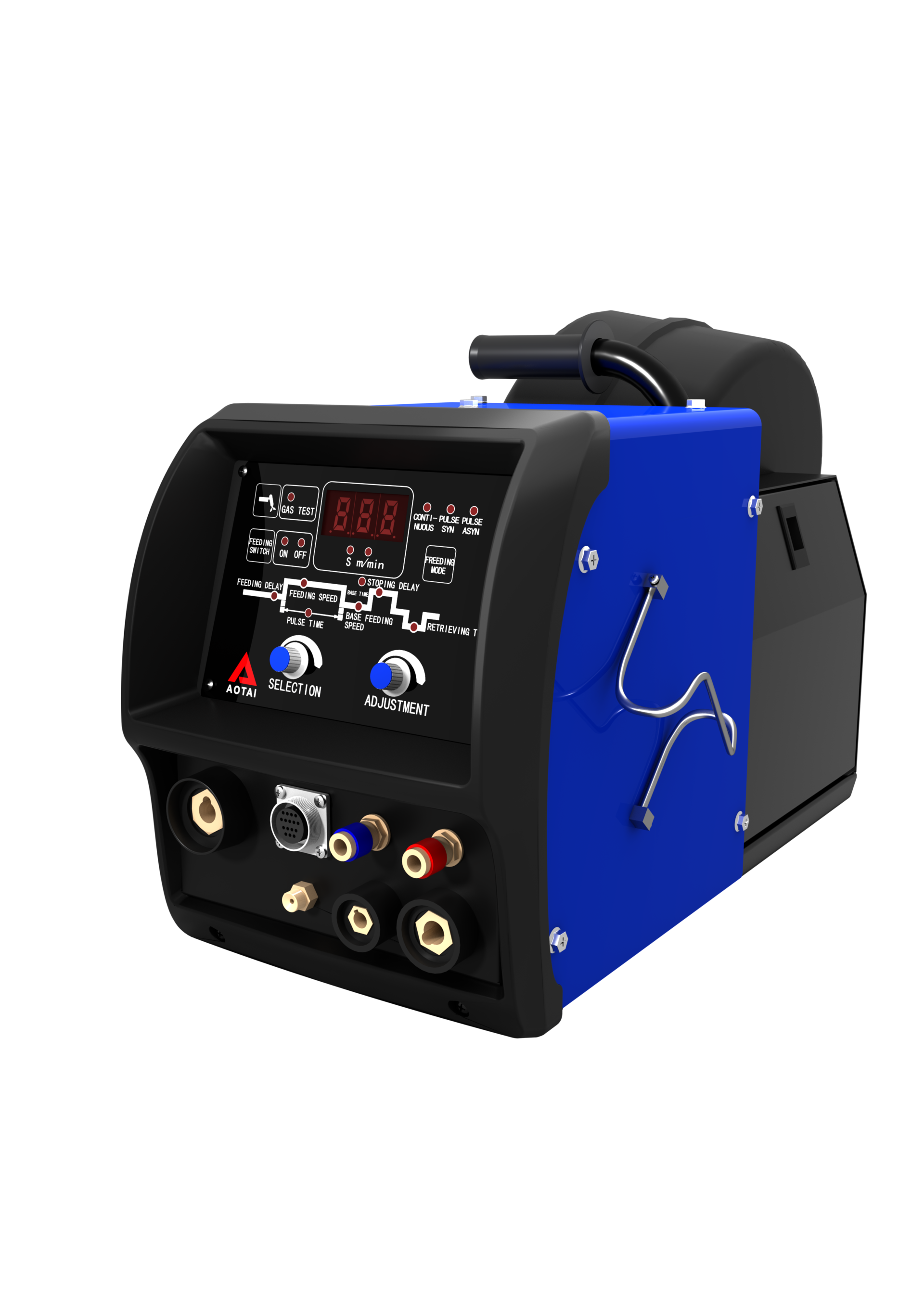

Dévidoir de fil

ModèleWF-400TWF-500T(CC)
Tension d'alimentation (V)DC24VDC48V
Diamètre du fil (mm)0.8~1.6
Vitesse d'alimentation du fil (m/min)0.3~7.00.1~15.0
Dimension (mm)650*280*390
Poids (Kg /lb)15/33.08

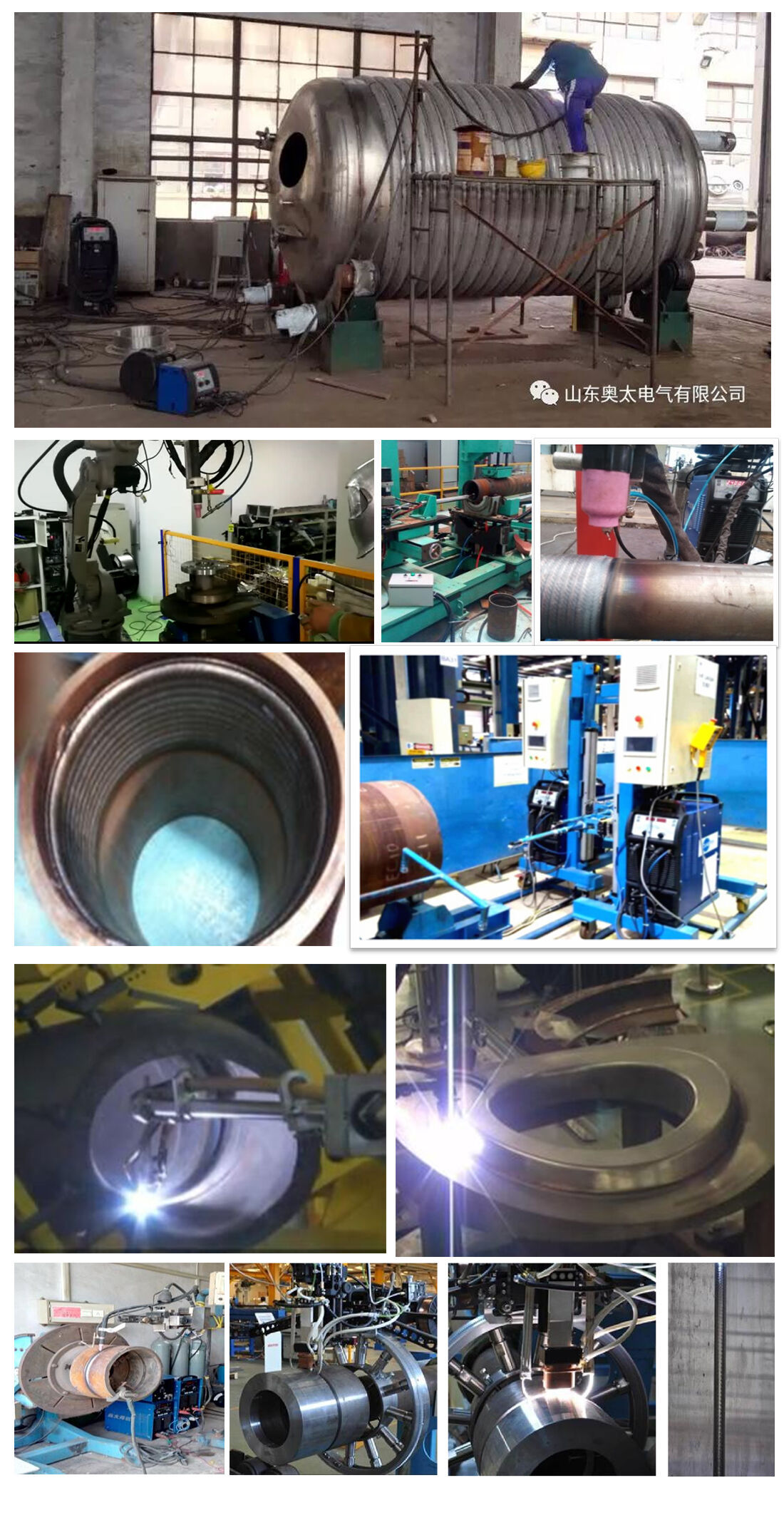

ATIG315 hot wore III.jpg



Équipements standards

  • 1 source d'alimentation

  • 1 câble primaire = 3 m

  • 1 source d'alimentation à fil chaud

  • 1 fontaine à eau

  • 1 dévidoir

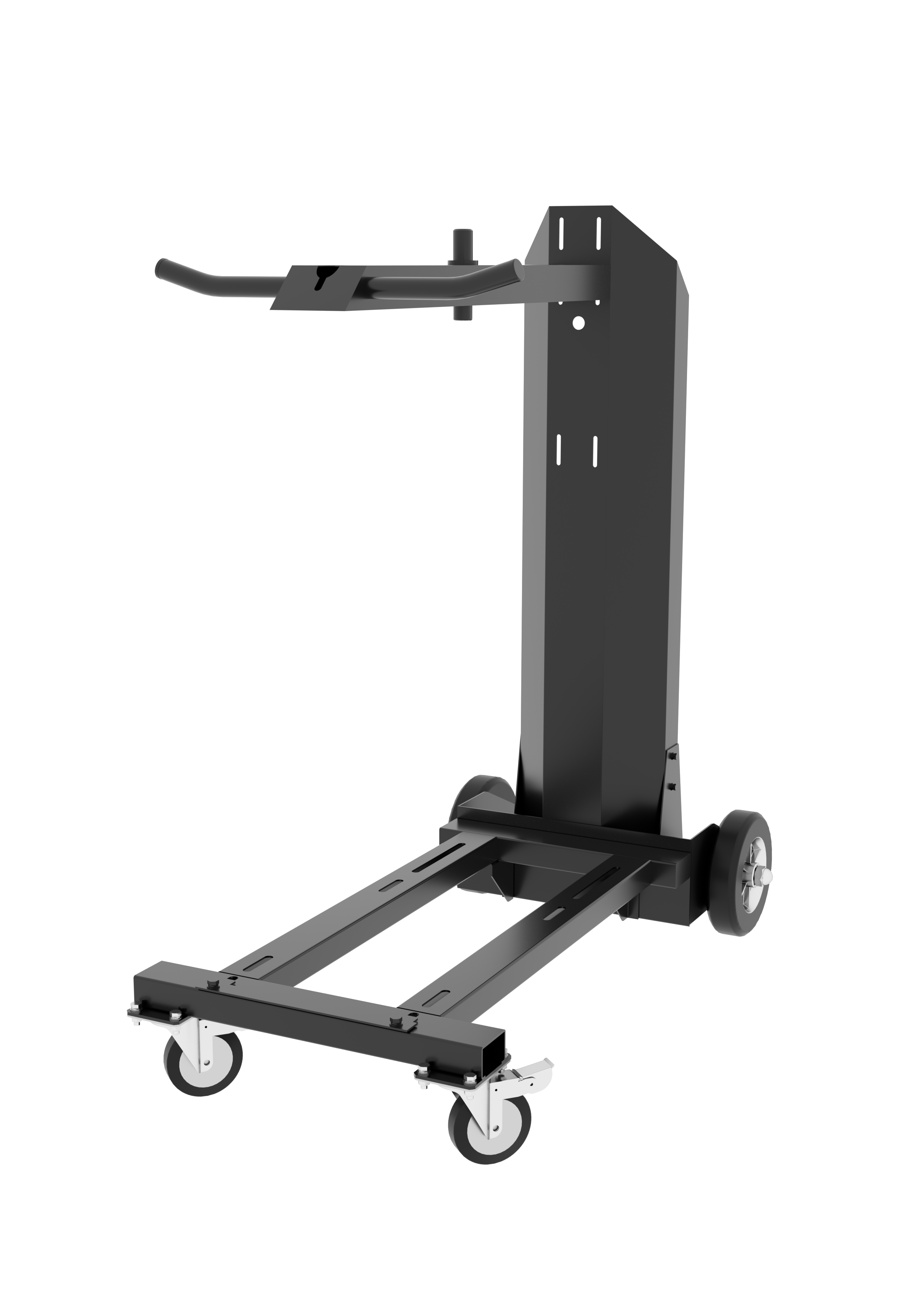

  • 1 chariot

  • 1 câble d'alimentation = 10 m

  • 1 câble de terre = 3 m

  • 1 câble de terre à fil chaud = 3 m

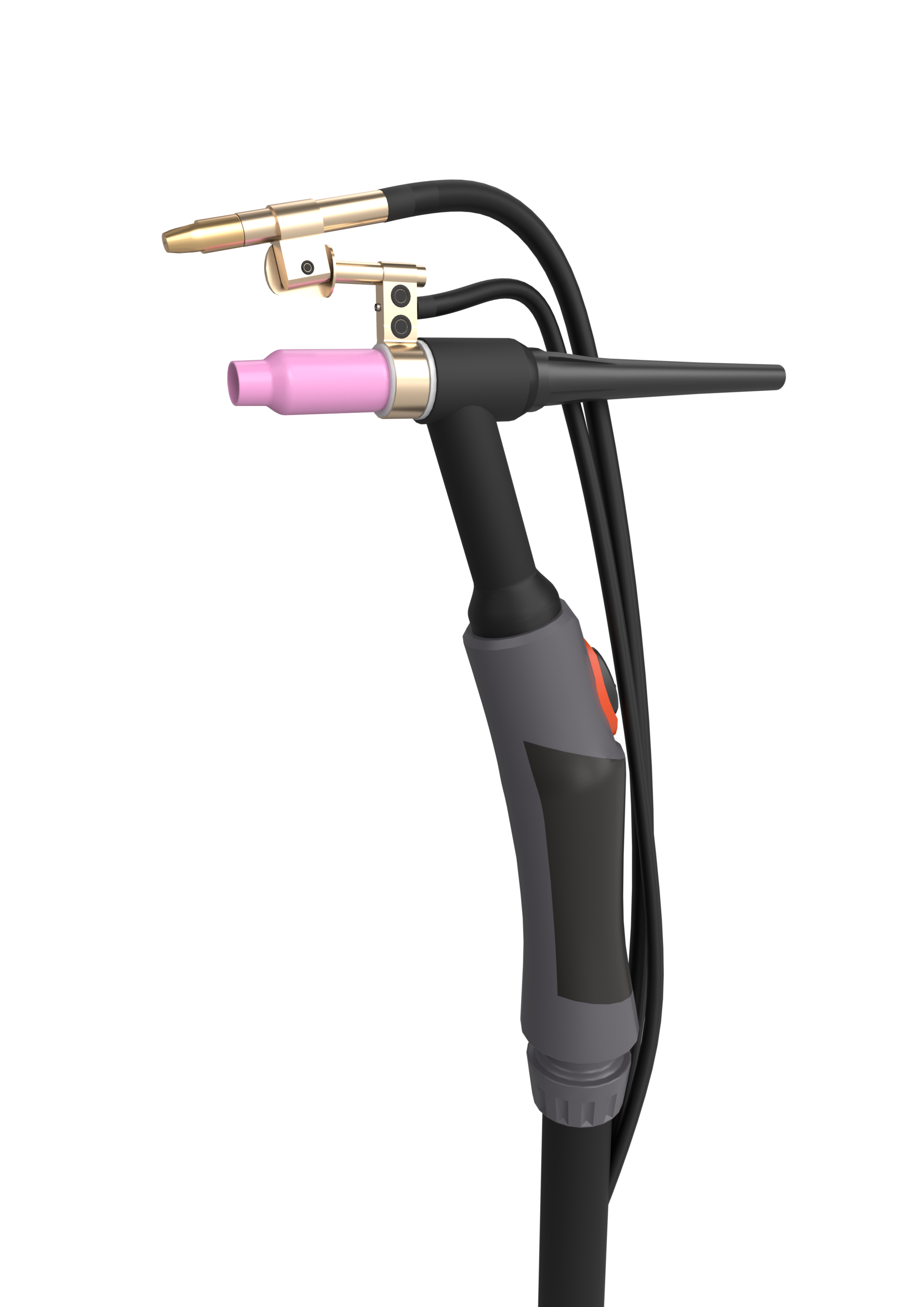

  • 1 torche TIG
