Onduleur solaire

‹

›

‹

  • ASP-50/60KTLC,70/75KTLC-HV

›

ASP-50/60KTLC,70/75KTLC-HV

Partager:

information
Caractéristiques
Spécification
Application
Télécharger

Conception flexible

  • Interface multi-communication : RS485, GPRS (en option), disjoncteur CC Wifi (en option), facile à entretenir et sûr à utiliser

  • Les fonctions intégrées du boîtier de combinaison et de la protection contre la foudre CC réduisent le coût du système pour les utilisateurs

Conversion efficace

  • Sans transformateur, max. l'efficacité est jusqu'à 99 %

  • Euro. l'efficacité est jusqu'à 98,5 %

  • THD actuel total <2 %

  • Technologie de contrôle SVPWM à trois niveaux, augmente l'utilisation de la tension continue

Compatible avec le réseau

  • Fonction LVRT HVRT

  • Puissance réactive réglable, facteur de puissance de 0,8 menant à 0,8 en retard

  • Protection anti-îlotage active et passive

  • Fonction de puissance active réglable en continu (0-100 %)

Excellentes qualités

  • Certification CQC Or Soleil

  • Certification TUV

  • Certification SAA

  • Certification CE

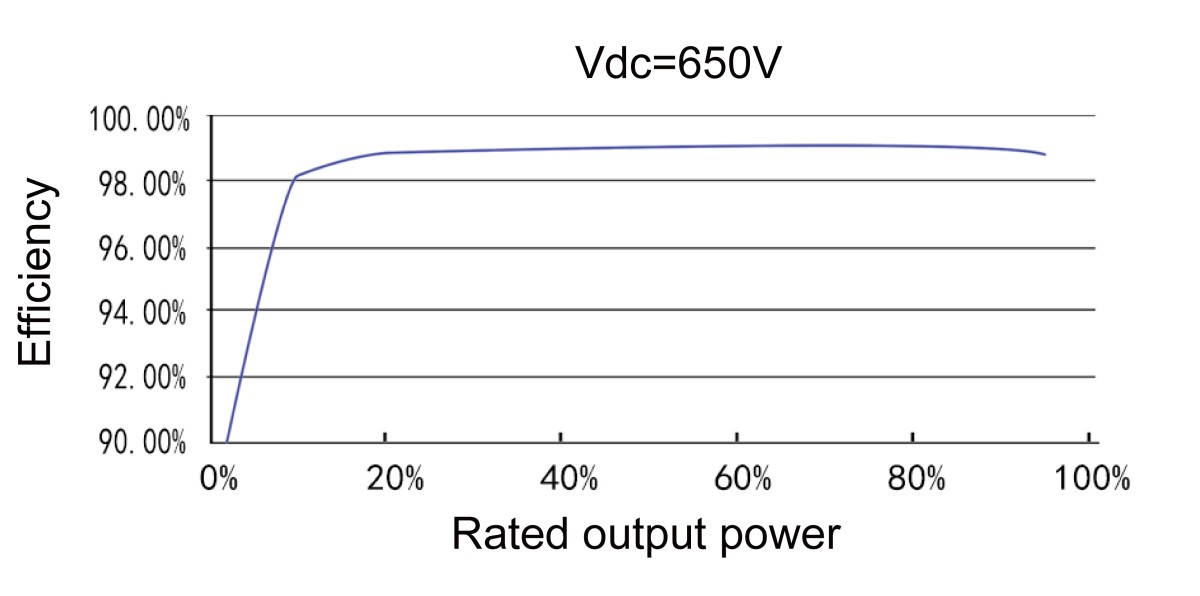

COURBE D'EFFICACITÉ





Nom du modèle 50KTLC 60KTLC 70KTLC-HV 75KTLC-HV
Saisir
Max. Puissance d'entrée CC 65000W 78000W 91000W 97500W
Max. Tension d'entrée CC 1100V
Max. Courant d'entrée CC 45/45/45A
Plage de tension MPPT 250~1000V
Tension de fonctionnement MPP recommandée 650V 740V
Nombre de MPPT 3
Max. Non. de chaînes par MPPT 3 4
Sortir
Puissance de sortie nominale 50000W 60000W 70000W 75000W
Max. puissance de sortie 55KVA 66KVA 77KVA 82,5KVA
Max. courant de sortie 80A 96A 89A 95A
Tension nominale du réseau 400V 500V
Plage de tension du réseau 310 ~ 480 VCA 422 ~ 550 VCA
Fréquence nominale du réseau 50 Hz/60 Hz
Plage de fréquence du réseau 45~55Hz/55~65Hz
THD < 2 % (sous la puissance nominale)
Facteur de puissance >0,99 (puissance nominale) /0,8 en avance ~ 0,8 en retard
Injection de courant continu < 0,5 % (sous la puissance nominale)
Données système
Max. efficacité 98,7% 98,9% 99%
Euro. efficacité 98,3% 98,5% 98,5%
Plage d'humidité 0-100 % sans condensation
Type de refroidissement Refroidissement intelligent à air forcé
Écart de température -25~+60°C
Consommation d'énergie la nuit < 1W
Max. altitude de travail 4000m
Afficher LED/LCD (en option)
Interface de Communication RS485/Wifi/GPRS (en option)
protection
Protection contre l'inversion de polarité CC Oui
Protection de court circuit Oui
Protection contre les surintensités de sortie Oui
Protection contre les surtensions de sortie Oui
Surveillance de la résistance d'isolement Oui
Détection de courant résiduel Oui
Protection contre les surtensions Oui
Surveillance du réseau Oui
Protection contre l'îlotage Oui
Protection contre la température Oui
Commutateur CC intégré Oui
Données mécaniques
Dimensions (LxHxP) 681x660x282mm
Poids 47 kg
classe de protection IP66
Standard
Norme connectée au réseau NB/T32004-2018 ; CEI61727
Norme de sécurité NB/T32004-2018 ; CEI 62109-1/2
Compatibilité électromagnétique CEI 61000-6-2/4




ASP-50/60KTLC,70/75KTLC-HV.pdf
