WZM400 Plus+WTS60II

Système de soudage orbital : développé pour le soudage automatique tube-plaque tubulaire dans toutes les positions, il est plus efficace, plus fiable, plus pratique et offre un meilleur aspect que le soudage manuel.

Partager:

information
Caractéristiques
Spécification
Application
Accessoires
Télécharger

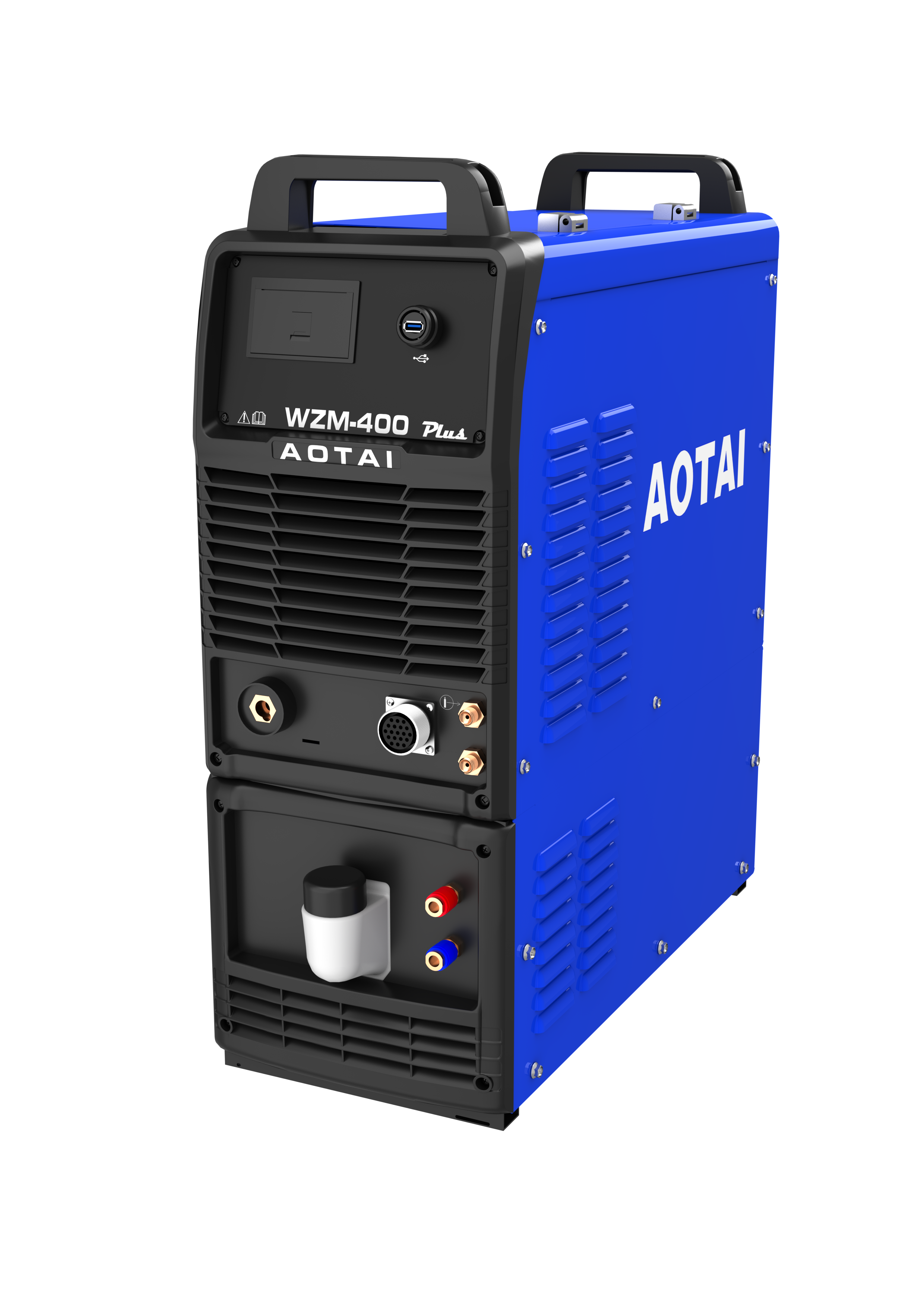

Caractéristiques et avantages (Source d'alimentation WZM400 Plus)

Le microcontrôleur industriel intégré permet un contrôle entièrement numérique de l'onduleur, garantissant un courant de soudage précis et une coordination stable du processus

L'onduleur à commutation douce avancée réduit les pertes de commutation et la chaleur, améliorant ainsi l'efficacité et la fiabilité à long terme

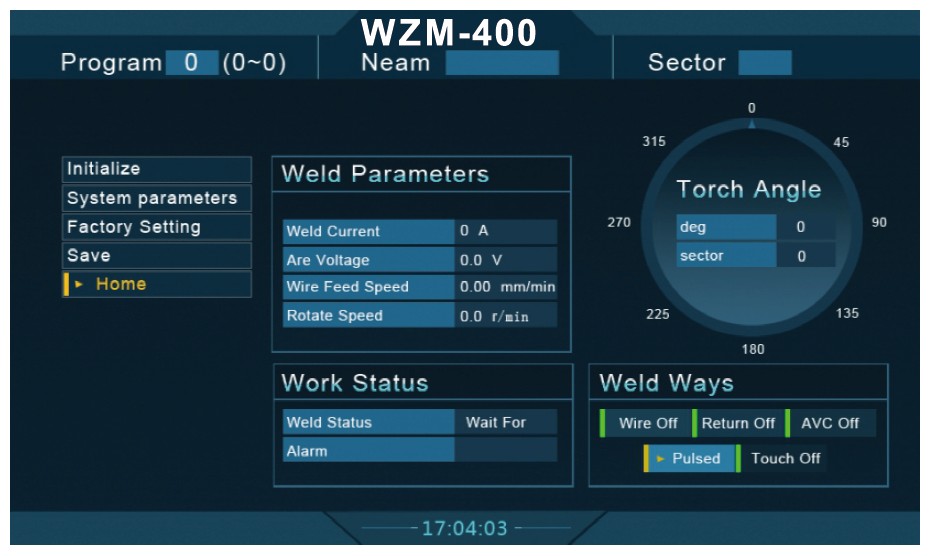

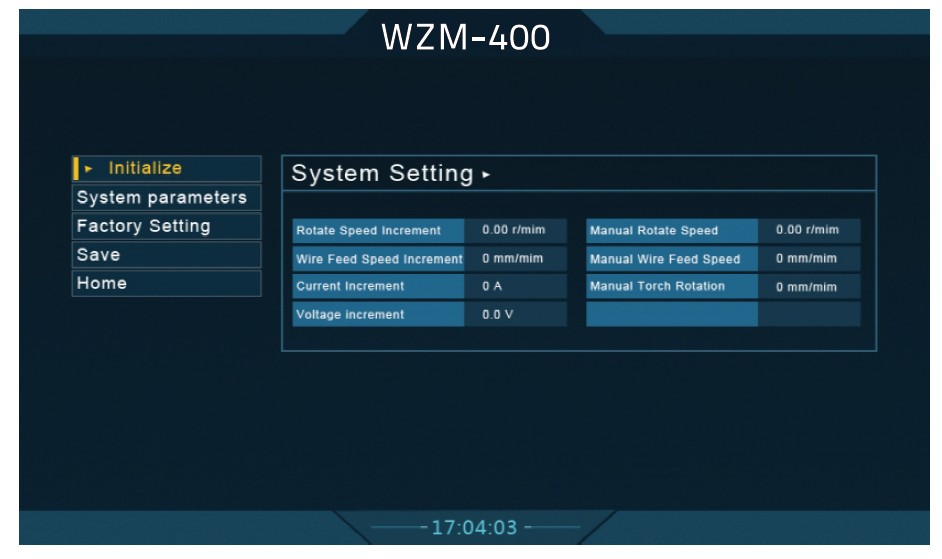

Interface à écran tactile de 10 pouces pour une utilisation intuitive et une visualisation du processus en temps réel

Stocke jusqu'à 100 programmes de soudage avec rappel, modification et commutation en un clic pour accélérer les changements de configuration

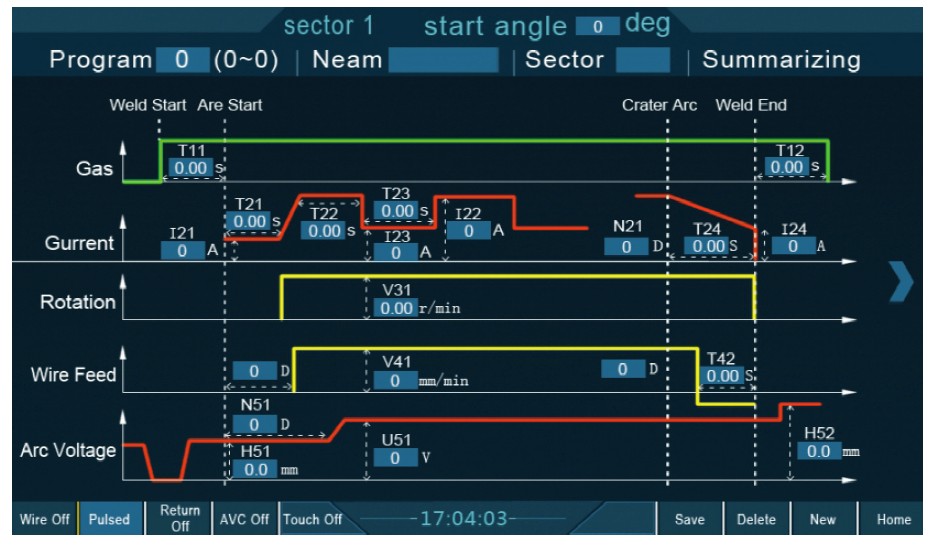

Prend en charge jusqu'à 16 secteurs de contrôle indépendants pour une régularité à 360° du soudage tube-plaque tubulaire

Conception intégrée combinant la source d'alimentation, le système de refroidissement et l'unité de commande pour une structure compacte et une mobilité aisée

Système de sécurité intelligent avec surveillance en temps réel et protection contre la surchauffe, le manque d'eau et l'arrêt d'urgence


Caractéristiques et avantages (WTS60II)

  • Facile à utiliser : exigences réduites en matière de compétences du soudeur

  • Excellentes performances et apparence du soudage

  • Conception anti-enchevêtrement : dispositif de rotation infinie pour la gaine, le tuyau d'eau, le câble d'alimentation et le tuyau de gaz




WZM400 Plus
ObjectifPermet de réaliser le soudage TIG en toutes positions des tubes sur plaque tubulaire
Courant de soudage5-400A
Facteur de marche (20°C)60%@400A 100%@315A
OCV70V
Tension d'entrée nominale /fréquence (V/Hz)AC380V±10%, 50Hz
Puissance13.5KVA
Refroidissement de la torcheSystème intégré de circulation d'eau
AffichageInterface numérique via un écran tactile de 10 pouces
Fonction de commande

Courant continu / courant pulsé / mouvement de rotation / fonction de commande / alimentation en fil

mouvement / commande du gaz de protection / contrôle de la longueur d'arc

Permet de mémoriser des programmes100 secteurs (extensible)
Commande par secteurs16
Hauteur de refoulement de la pompe à eau35m
Capacité du réservoir d'eau6L
Classe d'isolation /Classe de protectionH /IP21S
Poids (sans liquide de refroidissement) (kg /lb)99 /218.3
Dimension (mm)1100*650*1250mm
Environnement de travailTempérature intérieure : 10℃~+40℃      Humidité :<95%


WTS60II
Type de raccordement tube-plaque tubulaireTube en saillie ou tube affleurant
Matériaux soudablesAcier au carbone, acier inoxydable, alliage de titane, etc.
Diamètre du tube (mm /pouce)16-80 /0.6-3.1 (Pour 60-80, il est nécessaire de remplacer les pièces mécaniques correspondantes.)
Courant de soudage maximal (A)300
Diamètre du fil (mm /pouce)0.8 1.0 /0.031 0.039
Vitesse de rotation de la torche (tr/min)0.35~6.0
Vitesse maximale de dévidage du fil (mm /pouce) (mm/min)1800 /71
RefroidissementRefroidissement par eau
Poids (kg /lb)12.5 /27.5
Cycle de service (40℃)70%@300A
Dimension (mm)425*265*210


Nom de l'équipement
ArticleArticle
Manipulateur
Course de l'axe X (mm /inch)
750/29
Course de l'axe Y (mm /pouce)1900/75
Course de l'axe Z (mm /pouce)1200/47
Hauteur minimale de soudage (mm /pouce)600/24


WZM400 Plus+WTS60II





WZM400 Plus+WTS60II

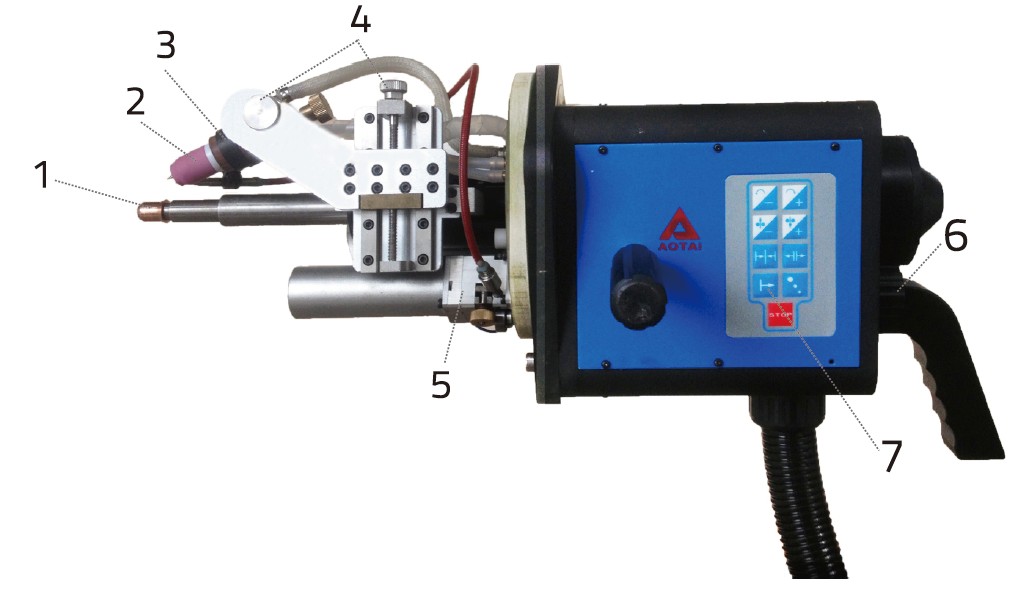

  1. Tête en cuivre de positionnement central disponible pour tous les diamètres de tube  (fournie par l'utilisateur final ; au-delà de 60mm, les pièces mécaniques correspondantes doivent être personnalisées)

2. Torche TIG standard, facile à entretenir

3. Fonctionnement continu de longue durée avec refroidissement par eau en circulation

4. Bouton de réglage manuel, réglage facile sans aucun outil, gain de temps et d'énergie

5. Dévidoir intégré utilisant une bobine de fil de 1.0kg  (incluse)

6. Suivi automatique de la longueur d'arc et réglage manuel

7. Une seule pression pour démarrer ; le soudage s'effectue automatiquement jusqu'à son achèvement. Efficace et fiable
