K130 /K168+AMIG350Pipeline
Le système GMAW pour pipelines à tête ouverte est un équipement de soudage automatique toutes positions spécialement développé pour l’installation sur site et la préfabrication de tuyaux de petit diamètre. Il permet de réaliser le soudage de la passe de pénétration, le soudage de remplissage et le soudage de finition sur des pipelines en acier au carbone de petit diamètre (φ30mm-φ168mm).

Partager:

information
Caractéristiques
Spécification
Application
Accessoires
Télécharger


  • Conception robuste : la conception légère et le niveau élevé de protection conviennent mieux aux chantiers de construction en extérieur

  • Performances exceptionnelles : le système de commande entièrement numérique offre un contrôle précis et une longueur d’arc stable

  • Extensibilité accrue : plateforme de commande FPGA

  • Commande simple et sûre : interface homme-machine de 7 pouces et fonction de protection par mot de passe

  • Transmission bidirectionnelle des paramètres : importation et exportation des paramètres de soudage via une clé USB

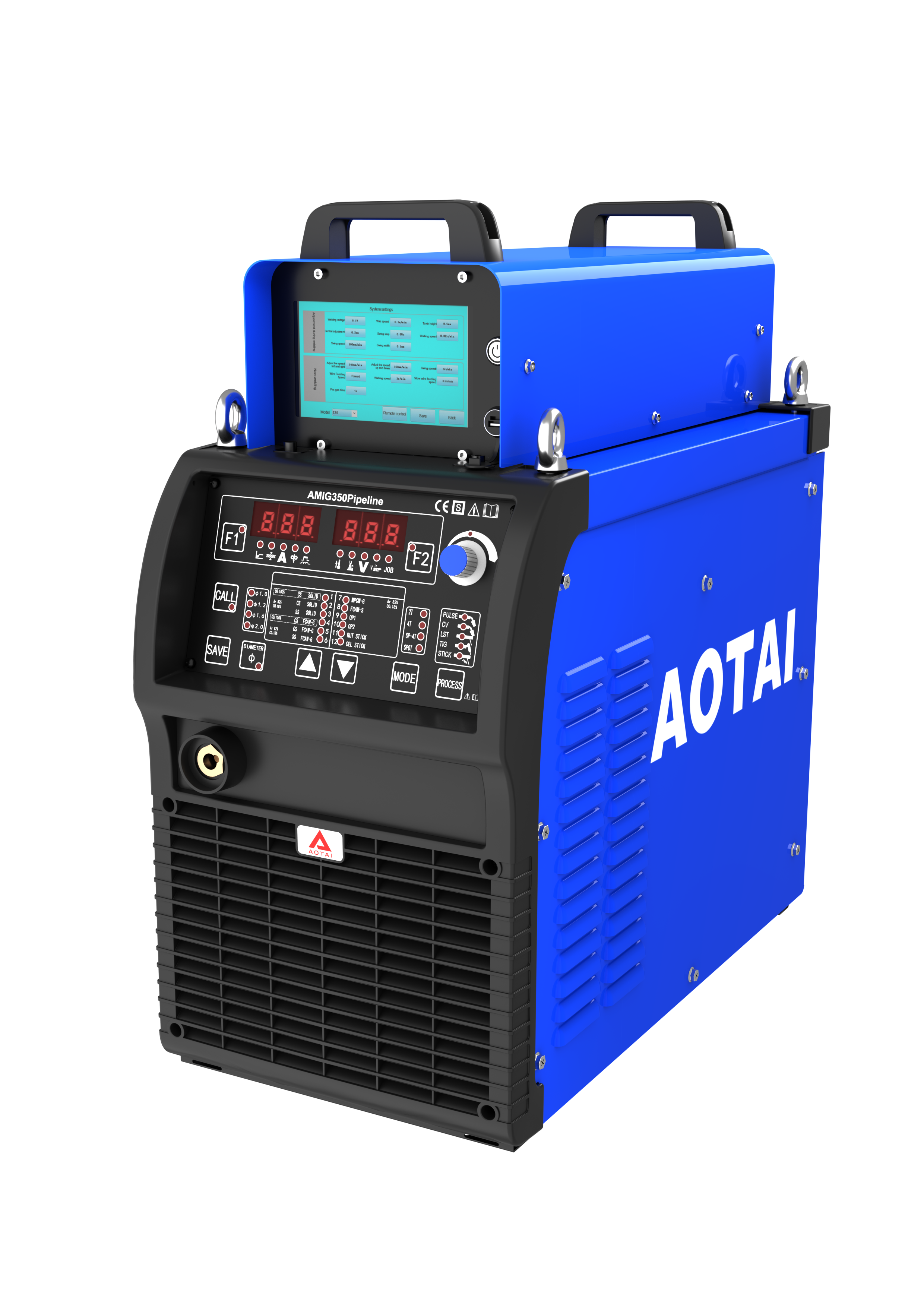

AMIG350Pipeline
Source d’alimentation de soudage
Tension / fréquence d'entrée nominale de la machine à souder (V)Triphasé, AC380V±10%
Tension / fréquence d'entrée nominale du boîtier de commande (V)Monophasé, AC220V±15%
Cycle de service (40℃)60%@350A
Plage de tension / courant de sortie60A /17V-350A /31.5V
Classe de protectionIP23
Classe d’isolationH
Dimension (mm)630*280*480
Poids (kg/lb)68 /149.9
Partie tête de la machine
ModèleK130K168
Diamètre de tuyau applicable (mm)30-13060-168
Poids (kg/lb)11 /24.316 /35.3
Dimension (mm)400*340*410400*420*490
Vitesse de rotation (r/min)0.1-3
Fréquence d'oscillation (mm/min)0-2000
Course de l'axe vertical de la torche de soudage (mm)40
Course de l'axe horizontal de la torche de soudage (mm)40
Course de l'axe vertical de la torche de soudage (manuelle) (mm)65
